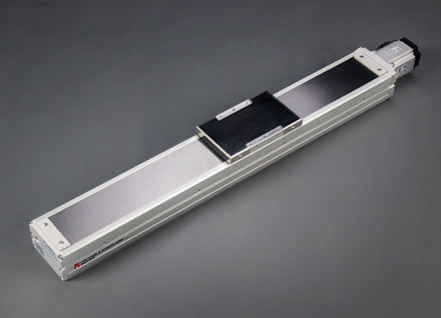

无尘螺杆滑台
RMD12-200W
最大水平负载:50(Kg)
最大垂直负载:12(Kg)
无尘环境使用
±0.01
5/10/20/32
250/500/1000/1600
100-1050MM
RND12 本体型号 |
L | 5 | 100 | M | M20B | C |
4-0001 特注样式 |
---|---|---|---|---|---|---|---|
螺焊厂牌 | 螺杆导程 | 行程 | 马达位置 | 马达厂牌,功率 | 原点感应器 | 端点极限感应器 | |
标准台制 | 05 5mm |
100-1050mm (间隔50) |
BC马达外露 |
P 国际(标准) 10 b |
A 马达侧-内置 |
1 1只-内置 |
|
10 10mm | BM马达下折 |
M 三菱(标准) 20 200w |
B 反马达侧-内置 |
2 2只-内置 |
|||
20 20mm |
|
BR马达右折 |
Y 安川(标准) 40 |
C 马达侧-外挂 |
3 1只-外挂 |
||
32 32mm | BL马达左折 |
T 台达 75 |
D 反马达侧-外挂 |
4 1只-外挂 |
|||
E 无 No SENSOR |
5 无No SENSOR |
性能 | |||||
位置重復精度 Repeatability(mm) | ±0.1 | ||||
---|---|---|---|---|---|
螺桿導程 Belt Lead(mm) | 5 | 10 | 20 | 32 | |
最高速度 Maximum Speed(mm/s) | 250 | 500 | 1000 | 1600 | |
最大可搬重量 Maximum Payload |
水平使用 kg Horizontal(kg) | 50 | 30 | 18 | 5 |
垂直使用 kg Vertical(kg) | 12 | 8 | 3 | - | |
定格推力 Rated Thrust(N) | 683 | 341 | 213 | 174 | |
標準行程 Stroke Pitch(mm) | 100-1050mm/50間隔 | ||||
部品 | |||||
AC伺服馬達容量 AC Servo Motor Output(W) | 200 | ||||
滚珠螺杆外徑 Ball Screw φ(mm) | C7φ16 | ||||
高剛性直線滑軌 High Rigidity Linear Guide(mm) | W12xH7.5 | ||||
聯軸器 Couping(mm) | 10x14 | ||||
原點感應器Home Sensor | 外掛 Outside | EE-SX672(NPN) |
*When the stroke is over 750mm,the run-out of the ballscrew will occur.
We recommend to low down the working speed under this circumstances
*Acceleration and deacceleration value is set 0.2 second.
水平安裝 Horlzontal Installation | A | B | C | |
---|---|---|---|---|
導 程 5 LEAD |
30KG | 882 | 65 | 78 |
40KG | 607 | 43 | 51 | |
50KG | 437 | 29 | 35 | |
導 程 10 LEAD |
15KG | 875 | 138 | 157 |
25KG | 485 | 73 | 83 | |
30KG | 386 | 56 | 64 | |
導 程 20 LEAD |
5KG | 1160 | 384 | 386 |
10KG | 561 | 180 | 181 | |
18KG | 288 | 88 | 89 | |
導 程 32 LEAD |
3KG | 822 | 444 | 385 |
5KG | 492 | 255 | 224 | |
- | - | - | - |
墙面安裝 Wall Installation | A | B | C | |
---|---|---|---|---|
導 程 2 LEAD |
25KG | 100 | 84 | 1102 |
35KG | 63 | 52 | 725 | |
50KG | 35 | 29 | 433 | |
導 程 5 LEAD |
10KG | 250 | 121 | 1311 |
20KG | 110 | 97 | 633 | |
30KG | 64 | 56 | 385 | |
導 程 10 LEAD |
5KG | 317 | 316 | 955 |
12KG | 147 | 144 | 455 | |
18KG | 89 | 88 | 288 | |
導 程 20 LEAD |
2KG | 591 | 682 | 1256 |
5KG | 224 | 255 | 488 | |
- | - | - | - |
垂直安裝 Vertical Installation | A | C | |
---|---|---|---|
導 程 2 LEAD |
5KG | 544 | 544 |
8KG | 341 | 341 | |
12KG | 227 | 227 | |
導 程 5 LEAD |
4KG | 606 | 606 |
8KG | 303 | 303 | |
- | - | - | |
導 程 10 LEAD |
2KG | 961 | 961 |
3KG | 639 | 639 | |
- | - | - |
水平使用時 (單位:N.m) Static loading Moment | |
---|---|
MY | 150(N.M) |
MP | 150(N.M) |
MR | 150(N.M) |
*The torque value in the chart indicate the center of gravity
*符合型錄規範的正常使用下保證壽命為10000公里。*Operation life is 10000km when the product is using under the specified conditions.
*倒吊使用無法套用標準規範如有需求請洽詢我司業務*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.
RMD12 单轴/1-axis 螺杆驱动
