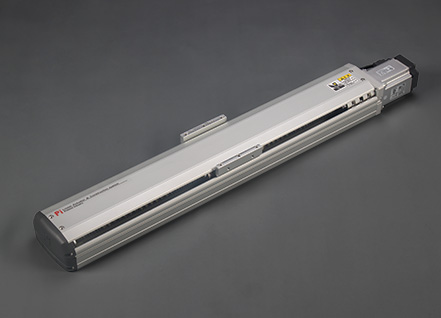

标准螺杆滑台
RMH10-200W
最大水平负载：50(Kg)
最大垂直负载：12(Kg)
一般环境使用
±0.01
5/10/20/32
250/500/1000/1600
100-1050MM
|
RMH10 本体型号 |
L5 | 100 | BC | M20B | C |
4-0001 特注样式 |
|---|---|---|---|---|---|---|
| 螺杆导程 | 行程 | 马达位置 | 马达厂牌，功率 | 原点感应器 | 端点极限感应器 | |
| 05 5mm |
100-1050mm (间隔50） |
BC马达外露 |
P 国际(标准) 10 100w b |
A 马达侧-内置 |
1 1只-内置 |
|
| 10 10mm | BM马达下折 |
M 三菱(标准) 20 |
B 反马达侧-内置 |
2 2只-内置 |
||
| 20 20mm | BR马达右折 | BR马达右折 |
Y 安川(标准) 40 |
C 马达侧-外挂 |
3 1只-外挂 |
|
| 32 32mm | BL马达左折 |
T 台达 75 |
D 反马达侧-外挂 |
4 2只-外挂 |
||
| E 无 No SENSOR |
5 无 No SENSOR |
| 性能 | |||||
| 位置重復精度 Repeatability(mm) | ±0.01 | ||||
|---|---|---|---|---|---|
| 螺桿導程 Belt Lead(mm) | 5 | 10 | 20 | 32 | |
| 最高速度 Maximum Speed(mm/s) | 250 | 500 | 1000 | 1600 | |
|
最大可搬重量 Maximum Payload |
水平使用 kg Horizontal(kg) | 50 | 30 | 18 | 5 |
| 垂直使用 kg Vertical(kg) | 12 | 8 | 3 | - | |
| 定格推力 Rated Thrust(N) | 683 | 340 | 213 | 174 | |
| 標準行程 Stroke Pitch(mm) | 100-1050mm/50間隔 | ||||
| 部品 | |||||
| AC伺服馬達容量 AC Servo Motor Output(W) | 200 | ||||
| 滚珠螺杆外徑 Ball Screw φ(mm) | C7φ16 | ||||
| 高剛性直線滑軌 High Rigidity Linear Guide(mm) | W20xH18 | ||||
| 聯軸器 Couping（mm） | 10x14 | ||||
| 原點感應器Home Sensor | 外掛 Outside | EE-SX672(NPN) | |||
| 內置 Built-In | EE-SX674(NPN) | ||||
*When the stroke is over 750mm,the run-out of the ballscrew will occur.
We recommend to low down the working speed under this circumstances
*Acceleration and deacceleration value is set 0.2 second.
| 水平安裝 Horlzontal Installation | A | B | C | |
|---|---|---|---|---|
|
導 程 5 LEAD |
30KG | 547 | 42 | 42 |
| 40KG | 391 | 29 | 29 | |
| 50KG | 298 | 22 | 21 | |
|
導 程 10 LEAD |
15KG | 521 | 84 | 80 |
| 25KG | 298 | 47 | 44 | |
| 30KG | 242 | 37 | 35 | |
|
導 程 20 LEAD |
5KG | 675 | 224 | 193 |
| 10KG | 330 | 107 | 93 | |
| 18KG | 175 | 55 | 48 | |
|
導 程 32 LEAD |
3KG | 486 | 259 | 198 |
| 5KG | 288 | 152 | 116 | |
| - | - | - | - | |
| 墙面安裝 Wall Installation | A | B | C | |
|---|---|---|---|---|
|
導 程 2 LEAD |
25KG | 52 | 53 | 670 |
| 35KG | 35 | 35 | 455 | |
| 50KG | 21 | 22 | 298 | |
|
導 程 5 LEAD |
10KG | 124 | 131 | 770 |
| 20KG | 58 | 61 | 382 | |
| 30KG | 35 | 37 | 242 | |
|
導 程 10 LEAD |
6KG | 160 | 185 | 562 |
| 12KG | 76 | 88 | 272 | |
| 18KG | 48 | 55 | 175 | |
|
導 程 20 LEAD |
2KG | 300 | 393 | 733 |
| 5KG | 166 | 152 | 288 | |
| - | - | - | - | |
| 垂直安裝 Vertical Installation | A | C | |
|---|---|---|---|
|
導 程 2 LEAD |
5KG | 310 | 310 |
| 8KG | 192 | 192 | |
| 12KG | 192 | 192 | |
|
導 程 5 LEAD |
4KG | 344 | 344 |
| 8KG | 172 | 172 | |
| - | - | - | |
|
導 程 10 LEAD |
2KG | 564 | 564 |
| 3KG | 364 | 364 | |
| - | - | - | |
| 水平使用時 (單位：N.m) Static loading Moment | |
|---|---|
| MY | 110(N.M) |
| MP | 110(N.M) |
| MR | 120(N.M) |
*The torque value in the chart indicate the center of gravity
*符合型錄規範的正常使用下保證壽命為5000公里。*Operation life is 5000km when the product is using under the specified conditions.
*倒吊使用無法套用標準規範如有需求請洽詢我司業務*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.
| 廠牌 Brand | 馬達記號 Mark | 煞車有無 Brake | 馬達容量 Watp | 電源電壓 (AC-Voltage) | 伺服馬達型號 Motor Model | 驅動器型號 Driver Model |
|---|---|---|---|---|---|---|
|
三菱 Mitsubishi |
M |
無煞車（水平仕樣） No Brake(Horizontal Type) |
200 | 220 | HG-KR23 | MR-J4-20A |
|
無煞車（水平仕樣） No Brake(Horizontal Type) |
200 | 220 | HG-KR23B | MR-J4-20A | ||
|
松下 Panasonic |
P |
無煞車（水平仕樣） No Brake(Horizontal Type) |
200 | 220 | MHMD022G1U | MADDT1207 |
|
無煞車（水平仕樣） No Brake(Horizontal Type) |
200 | 220 | MHMD022G1TS | MADDT1207 | ||
|
臺達 Delta |
T |
無煞車（水平仕樣） No Brake(Horizontal Type) |
200 | 220 | ECMA-C20602ES | ASD-B20221-B |
|
無煞車（水平仕樣） No Brake(Horizontal Type) |
200 | 220 | ECMA-C20602FS | ASD-B20221-B |
