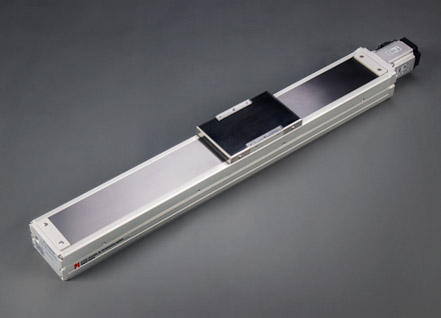

无尘螺杆滑台
RMD17-400W
最大水平负载：120(Kg)
最大垂直负载：40(Kg)
±0.01
5/10/20/40
250/500/1000/2000
100-1250mm
|
RND17 本体型号 |
L | 5 | 100 | BC | M40B | C |
4-0001 特注样式 |
|---|---|---|---|---|---|---|---|
| 螺焊厂牌 | 螺杆导程 | 行程 | 马达位置 | 马达厂牌，功率 | 原点感应器 | 端点极限感应器 | |
| 标准台制 | 05 5mm |
100-1050mm (间隔50） |
BC马达外露 |
P 国际(标准) 10 |
A 马达侧-内置 |
1 1只-内置 |
|
| 10 10mm | BM马达下折 |
M 三菱(标准) 20 |
B 反马达侧-内置 |
2 2只-内置 |
|||
| 20 20mm |
|
BR马达右折 |
Y 安川(标准) 40 400W B |
C 马达侧-外挂 |
3 1只-外挂 |
||
| 40 40mm | BL马达左折 |
T 台达 75 |
D 反马达侧-外挂 |
4 1只-外挂 |
|||
| E 无 No SENSOR |
5 无No SENSOR |
| 性能 | |||||
| 位置重復精度 Repeatability(mm) | ±0.1 | ||||
|---|---|---|---|---|---|
| 螺桿導程 Belt Lead(mm) | 5 | 10 | 20 | 40 | |
| 最高速度 Maximum Speed(mm/s) | 250 | 500 | 1000 | 2000 | |
|
最大可搬重量 Maximum Payload |
水平使用 kg Horizontal(kg) | 120 | 110 | 75 | 22 |
| 垂直使用 kg Vertical(kg) | 40 | 30 | 14 | 5 | |
| 定格推力 Rated Thrust(N) | 1388 | 694 | 347 | 174 | |
| 標準行程 Stroke Pitch(mm) | 100-1250mm/50間隔 | ||||
| 部品 | |||||
| AC伺服馬達容量 AC Servo Motor Output(W) | 400 | ||||
| 滚珠螺杆外徑 Ball Screw φ(mm) | C7φ20 | ||||
| 高剛性直線滑軌 High Rigidity Linear Guide(mm) | W20xH15 | ||||
| 聯軸器 Couping（mm） | 12x14 | ||||
| 原點感應器Home Sensor | 外掛 Outside | EE-SX672(NPN) | |||
| 內置 Built-In | EE-SX674(NPN) | ||||
*When the stroke is over 850mm,the run-out of the ballscrew will occur.
We recommend to low down the working speed under this circumstances
*Acceleration and deacceleration value is set 0.2 second.
| 水平安裝 Horlzontal Installation | A | B | C | |
|---|---|---|---|---|
|
導 程 5 LEAD |
70KG | 3235 | 349 | 408 |
| 90KG | 2482 | 263 | 306 | |
| 120KG | 1850 | 187 | 217 | |
|
導 程 10 LEAD |
65KG | 1911 | 383 | 373 |
| 85KG | 1445 | 248 | 276 | |
| 110KG | 1102 | 182 | 202 | |
|
導 程 20 LEAD |
35KG | 1666 | 547 | 538 |
| 55KG | 1030 | 331 | 328 | |
| 75KG | 733 | 231 | 230 | |
|
導 程 40 LEAD |
15KG | 1126 | 740 | 577 |
| 22KG | 755 | 491 | 384 | |
| - | - | - | - | |
| 墙面安裝 Wall Installation | A | B | C | |
|---|---|---|---|---|
|
導 程 5 LEAD |
75KG | 377 | 322 | 2988 |
| 95KG | 288 | 246 | 2333 | |
| 120KG | 218 | 187 | 1850 | |
|
導 程 10 LEAD |
60KG | 408 | 368 | 2092 |
| 80KG | 296 | 266 | 1554 | |
| 110KG | 202 | 182 | 1102 | |
|
導 程 20 LEAD |
30KG | 633 | 644 | 1961 |
| 50KG | 365 | 369 | 1143 | |
| 75KG | 230 | 231 | 733 | |
|
導 程 40 LEAD |
12KG | 729 | 936 | 1417 |
| 22KG | 384 | 491 | 755 | |
| - | - | - | - | |
| 垂直安裝 Vertical Installation | A | C | |
|---|---|---|---|
|
導 程 5 LEAD |
20KG | 1368 | 1368 |
| 30KG | 911 | 911 | |
| 40KG | 683 | 683 | |
|
導 程 10 LEAD |
15KG | 1618 | 1618 |
| 25KG | 970 | 970 | |
| 30kg | 808 | 808 | |
|
導 程 20 LEAD |
10KG | 1922 | 1922 |
| 14KG | 1377 | 1377 | |
| - | - | - | |
|
導 程 40 LEAD |
4KG | 2377 | 2377 |
| 7KG | 1356 | 1356 | |
| - | - | - | |
| 水平使用時 (單位：N.m) Static loading Moment | |
|---|---|
| MY | 1032(N.M) |
| MP | 1034(N.M) |
| MR | 908(N.M) |
*The torque value in the chart indicate the center of gravity
*符合型錄規範的正常使用下保證壽命為10000公里。*Operation life is 10000km when the product is using under the specified conditions.
*倒吊使用無法套用標準規範如有需求請洽詢我司業務*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.
RMD17 单轴/1-axis 螺杆驱动
