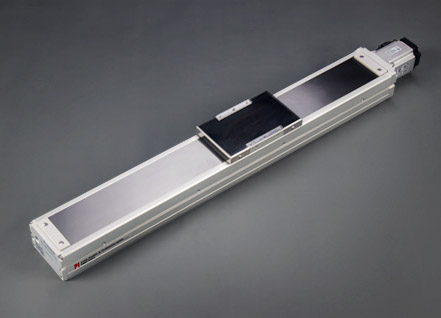

无尘螺杆滑台
RMD22
最大水平负载：150(Kg)
最大垂直负载：55(Kg)
±0.01
5/10/25/40
250/500/1250/2000
100-1500mm
|
RND22 本体型号 |
L | 10 | 100 | BC | M75B | C |
4-0001 特注样式 |
|---|---|---|---|---|---|---|---|
| 螺焊厂牌 | 螺杆导程 | 行程 | 马达位置 | 马达厂牌，功率 | 原点感应器 | 端点极限感应器 | |
| 标准台制 | 05 5mm |
100-1050mm (间隔50） |
BC马达外露 |
P 国际(标准) 10 |
A 马达侧-内置 |
1 1只-内置 |
|
| 10 10mm | BM马达下折 |
M 三菱(标准) 20 |
B 反马达侧-内置 |
2 2只-内置 |
|||
| 25 25mm |
|
BR马达右折 |
Y 安川(标准) 40 |
C 马达侧-外挂 |
3 1只-外挂 |
||
| 40 40mm | BL马达左折 |
T 台达 75 750W B |
D 反马达侧-外挂 |
4 1只-外挂 |
|||
| E 无 No SENSOR |
5 无No SENSOR |
| 性能 | |||||
| 位置重復精度 Repeatability(mm) | ±0.1 | ||||
|---|---|---|---|---|---|
| 螺桿導程 Belt Lead(mm) | 5 | 10 | 25 | 40 | |
| 最高速度 Maximum Speed(mm/s) | 250 | 500 | 1250 | 2000 | |
|
最大可搬重量 Maximum Payload |
水平使用 kg Horizontal(kg) | 150 | 150 | 105 | 43 |
| 垂直使用 kg Vertical(kg) | 55 | 45 | 20 | 12 | |
| 定格推力 Rated Thrust(N) | 2565 | 1281 | 640 | 320 | |
| 標準行程 Stroke Pitch(mm) | 100-1500mm/50間隔 | ||||
| 部品 | |||||
| AC伺服馬達容量 AC Servo Motor Output(W) | 750 | ||||
| 滚珠螺杆外徑 Ball Screw φ(mm) | C7φ25 | ||||
| 高剛性直線滑軌 High Rigidity Linear Guide(mm) | W23xH18 | ||||
| 聯軸器 Couping（mm） | 17x19 12x19 | ||||
| 原點感應器Home Sensor | 外掛 Outside | EE-SX672(NPN) | |||
| 內置 Built-In | EE-SX674(NPN) | ||||
*When the stroke is over 900mm,the run-out of the ballscrew will occur.
We recommend to low down the working speed under this circumstances
*Acceleration and deacceleration value is set 0.2 second.
| 水平安裝 Horlzontal Installation | A | B | C | |
|---|---|---|---|---|
|
導 程 5 LEAD |
100KG | 5000 | 633 | 557 |
| 125KG | 3880 | 491 | 431 | |
| 150KG | 3357 | 396 | 347 | |
|
導 程 10 LEAD |
100KG | 3220 | 563 | 474 |
| 125KG | 3554 | 434 | 367 | |
| 150KG | 2113 | 349 | 295 | |
|
導 程 25 LEAD |
65KG | 1522 | 614 | 458 |
| 85KG | 1136 | 451 | 336 | |
| 105KG | 893 | 350 | 262 | |
|
導 程 40 LEAD |
18KG | 2445 | 1616 | 1052 |
| 30KG | 1436 | 938 | 613 | |
| 43kg | 978 | 630 | 412 | |
| 墙面安裝 Wall Installation | A | B | C | |
|---|---|---|---|---|
|
導 程 5 LEAD |
110KG | 500 | 569 | 4500 |
| 130KG | 412 | 469 | 3711 | |
| 150KG | 347 | 396 | 3357 | |
|
導 程 10 LEAD |
110KG | 427 | 503 | 2900 |
| 30KG | 351 | 414 | 2444 | |
| 150KG | 295 | 349 | 2113 | |
|
導 程 25 LEAD |
70KG | 420 | 564 | 1404 |
| 90KG | 315 | 420 | 1066 | |
| 105KG | 262 | 350 | 893 | |
|
導 程 40 LEAD |
15KG | 1272 | 1955 | 2948 |
| 24KG | 778 | 1190 | 1813 | |
| 43kg | 412 | 630 | 978 | |
| 垂直安裝 Vertical Installation | A | C | |
|---|---|---|---|
|
導 程 5 LEAD |
30KG | 2355 | 2355 |
| 40KG | 1768 | 1768 | |
| 55KG | 1288 | 1288 | |
|
導 程 10 LEAD |
25KG | 2505 | 2505 |
| 35KG | 1795 | 1795 | |
| 45kg | 1396 | 1396 | |
|
導 程 25 LEAD |
15KG | 2711 | 2711 |
| 20KG | 2033 | 2033 | |
| - | - | - | |
|
導 程 40 LEAD |
7KG | 3511 | 3511 |
| 12KG | 2055 | 2055 | |
| - | - | - | |
| 水平使用時 (單位：N.m) Static loading Moment | |
|---|---|
| MY | 2052(N.M) |
| MP | 2052(N.M) |
| MR | 1810(N.M) |
*The torque value in the chart indicate the center of gravity
*符合型錄規範的正常使用下保證壽命為10000公里。*Operation life is 10000km when the product is using under the specified conditions.
*倒吊使用無法套用標準規範如有需求請洽詢我司業務*Data information is not for ceiling-mount inverse use. Contact us for the details if you want to apply ceiling-mount inverse usage.
RMD22 单轴/1-axis 螺杆驱动
